IEC新标准赋能石墨烯产业化：范德堡法与在线四探针法实现薄层电阻精准测量
石墨烯因其超高的载流子迁移率、机械强度和化学稳定性，被视为下一代电子器件、传感器及能源材料的核心候选。但其产业化面临关键挑战：不同合成方法（如CVD、机械剥离）导致材料性能差异显著，亟需国际标准确保测量的一致性与可重复性。为此，国际电工委员会（IEC）发布了IEC TS 62607-6-7（范德堡法）和IEC TS 62607-6-8（在线四探针法），旨在规范大面积CVD石墨烯的薄层电阻（Rs）测量。本文基于Xfilm埃利在线四探针方阻仪的应用，为标准化测量提供了高效工业工具。
IEC新标准的开发与核心方法
/Xfilm

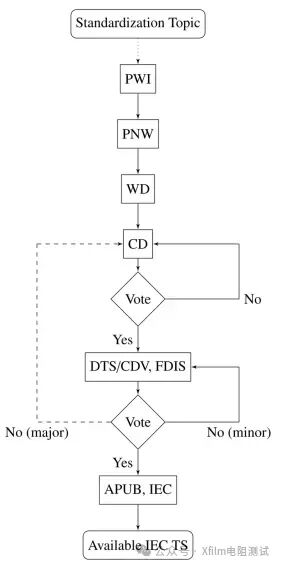

IEC标准开发阶段示意图
标准化流程：
- 从初步提案（PWI）到技术规范（TS）的迭代过程，包括草案修订、技术委员会投票及实验验证。
- 强调多学科合作（如GRACE联盟）对方法科学性的支撑。
核心测量技术：
- 在线四探针法：通过线性排列探针减少接触电阻影响，适用于快速工业检测。
- 范德堡法：适用于任意形状样品，假设电阻率均匀性。
技术原理：四探针法通过线性排列的探针（外侧通电流，内侧测电压）直接计算Rs，避免接触电阻干扰，适用于大面积连续薄膜（如CVD石墨烯）。 四探针法测量石墨烯样品的四端子电阻（R4W）结果
四探针法测量探针在SiO₂基底单层CVD石墨烯上的接触点SEM
标准化突破：
- 机械接触可行性：实验表明，弹簧探针（接触力可控）在0–1.2 mm位移范围内，R4W变异度仅1%，SEM证实损伤面积≤30 μm²，满足工业无损检测需求。
- 环境控制规范：标准规定测量需在温湿度稳定环境（T=23±0.5℃，RH=50±4%）进行，避免吸附水分子导致的电导漂移。
优势：测量速度快（秒级）、设备成本低，适合生产线实时监控。
范德堡法
/Xfilm
技术挑战：传统范德堡法假设样品电阻率均匀，但实际CVD石墨烯常存在晶界、掺杂梯度等非均匀性，导致单点测量误差显著。

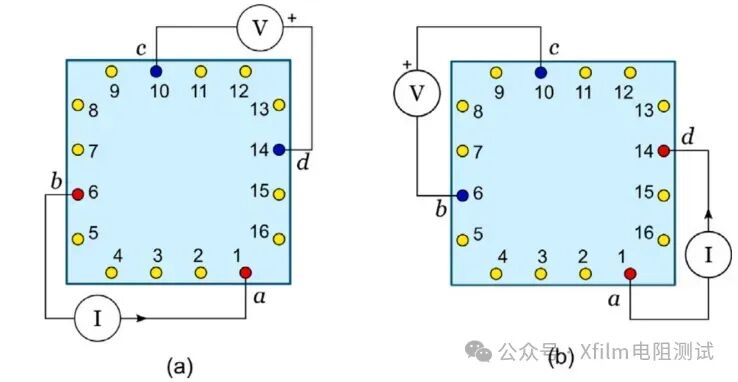

多端子范德堡法测量装置示意图
标准化创新：
- 多配置平均法：通过多探针组合（如16触点阵列）测量不同接触配置下的Rs，计算配置平均Rs，将非均匀样品的不确定度从单点114.5 Ω（S28）降低至整体7.3 Ω（S40）。
- 误差修正模型：引入接触点尺寸（δ/D=0.003）与边缘距离（d/D=0.05）的修正因子，使理论误差<0.2%。
工业适配：标准推荐4触点的基础配置，兼顾成本与精度，同时要求报告配置平均结果及不确定度，提升数据可比性。

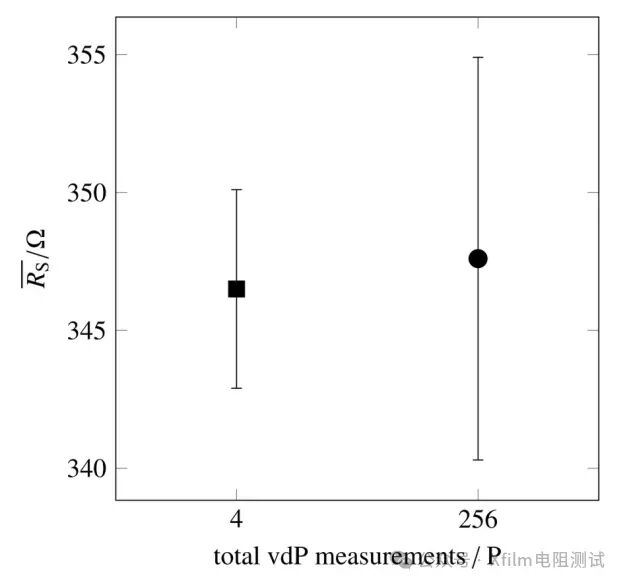

样品S40的薄层电阻（Rs）测量结果
方法互补性验证
/Xfilm

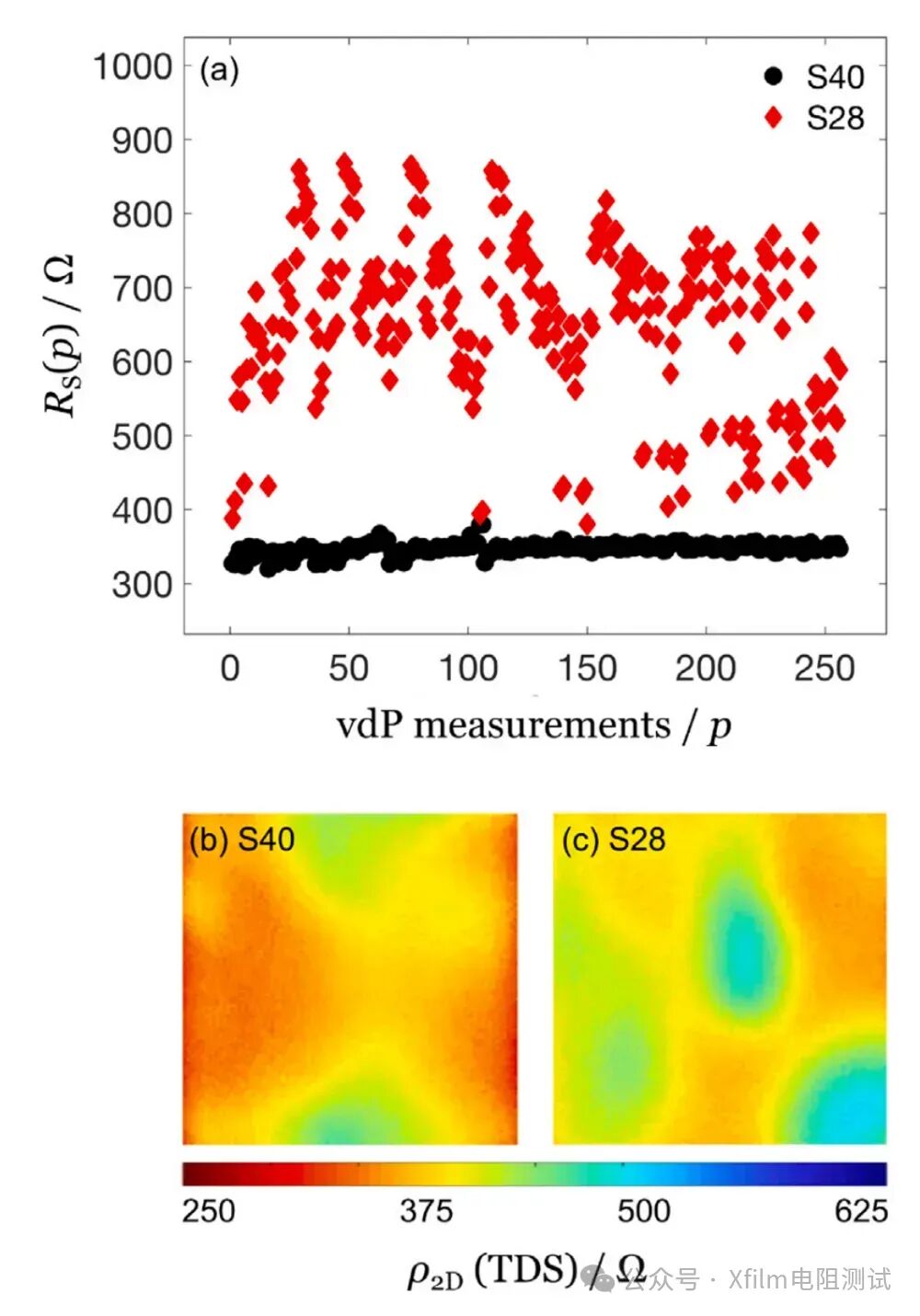

两个CVD石墨烯样品的范德堡法测量与局部电阻率分布对比
- 四探针法与范德堡法在均匀样品（S40）中结果一致（Rs=347.6 Ω vs. TDS均值340 Ω），验证标准可靠性。
- 非均匀样品（S28）中，范德堡法需依赖多配置平均，而四探针法因局部测量特性，需结合TDS空间分布图综合评估。
- 不确定性分析：四探针法的B类不确定度（仪器精度）主导（0.05 Ω），而范德堡法的A类不确定度（空间异质性）更显著（7.3 Ω），凸显方法适用场景差异。
IEC TS 62607-6-7（范德堡法）与TS 62607-6-8（在线四探针法）的发布，标志着石墨烯电学性能测量从实验室探索迈向工业化标准。机械接触方案与多配置平均法降低企业技术门槛，通过统一环境条件、不确定度评估方法，实现全球产业链数据互通。

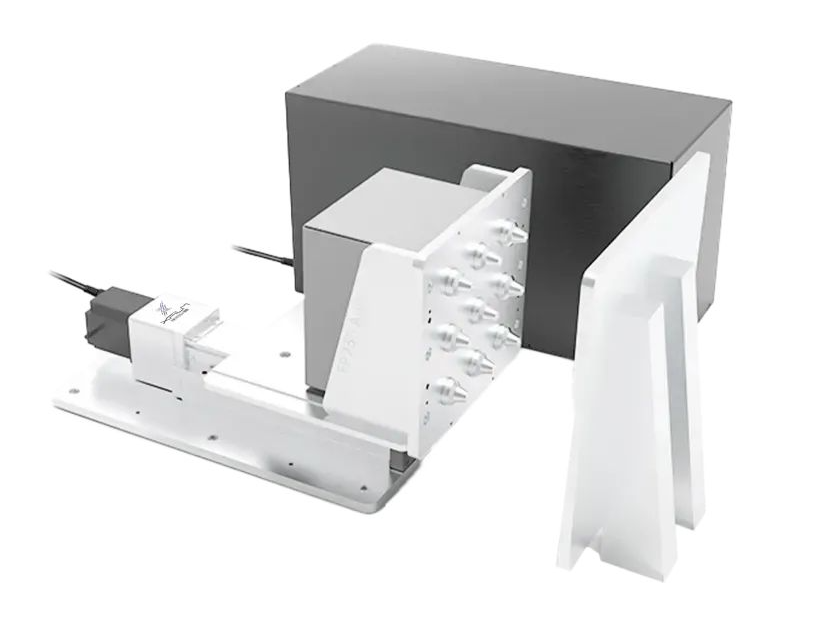

Xfilm埃利在线四探针方阻仪
/Xfilm
Xfilm埃利在线方阻测试仪是专为光伏工艺监控设计的在线四探针方阻仪，可以对最大230mm×230mm的样品进行快速、自动的扫描，获得样品不同位置的方阻/电阻率分布信息。
- 最大样品满足230mm×230mm
- 测量范围：1mΩ~100MΩ
- 测量点数支持5点、9点测量，同时测试5点满足≤5秒，同时测试9点满足≤10秒
- 测量精度：保证同种型号测量的精准度不同测试仪器间测试误差在±1%
Xfilm埃利在线四探针方阻仪助力产线高效监控，不仅为科研提供了可靠工具，更为石墨烯在柔性电子、传感器等领域的工业化应用奠定了技术基础。未来，随着测量技术的迭代，IEC标准将持续演进，推动石墨烯从实验室迈向大规模生产。
原文出处：《New IEC standards for the measurement of sheet resistance on large-area
graphene using the van der Pauw and the in-line four-point probe methods》
